我们在选用功率型NTC热敏电阻针对滤波电容引起的浪涌电流?；な?，需要选择什么样参数的功率型NTC热敏电阻呢？这里面还是有一些知识点的，我们建议从R25阻值、最大稳态电流、允许最大电容（焦耳能量）等几个方面对功率型NTC热敏电阻的参数进行选择。
a、功率型NTC热敏电阻的R25阻值的选择。
电路允许的最大启动电流值决定了功率型NTC热敏电阻的阻值。
假设电源额定输入为220VAC，内阻为1Ω，允许的最大启动电流为60A，那么选取的功率型NTC在初始状态下的最小阻值为：
Rmin=（220×1.414/60）-1=4.2（Ω）
针对此应用我们建议选用功率型NTC热敏电阻的R25阻值≧4.2Ω。
b、功率型 W=V·I 在相同的功率条件下，如在90V的输入电压时，工作电流是240V的输入电压时的2.7倍。因此电路的实际工作电流以最低电压时计算的为准。
c、功率型NTC热敏电阻最大允许电容（焦耳能量）的选择。
对于某个型号的功率型NTC热敏电阻来说，允许接入的滤波电容的大小是有严格要求的，这个值也与最大额定电压有关。
开机浪涌是因为电容充电产生的，因此通常用给定电压值下的允许接入的电容量，来评估功率型NTC热敏电阻承受浪涌电流的能力。
对于某一个具体的功率型NTC热敏电阻来说，所能承受的最大焦耳能量已经确定了。
功率型NTC热敏电阻的焦耳能量计算公式：E=1/2 CV2
从上面的公式可以看出，其允许的接入的电容值与额定电压的平方成反比。简单来说，就是输入电压越大，允许接入的最大电容值就越小，反之亦然。
功率型NTC热敏电阻产品的规范一般定义了在220V/AC下允许接入的最大电容值。
假设某应用条件最大额定电压是420VAC，滤波电容值为200μF。
根据上述能量公式可以折算出在220VAC下的等效电容值应为：
200×（420）2/（220）2=729μF这样在选型时就必须选择220VAC 下允许接入电容值大于729μF的功率型NTC热敏电阻器的型号。
2、直流变压器。
有一些电器内有容量很大的直流变压器，当变压器通电的瞬间，如果供电电源正弦波的波形正处于零的位置时，变压器会产生很大的浪涌电流（励磁涌流），其大小是变压器额定电流的8-30倍。

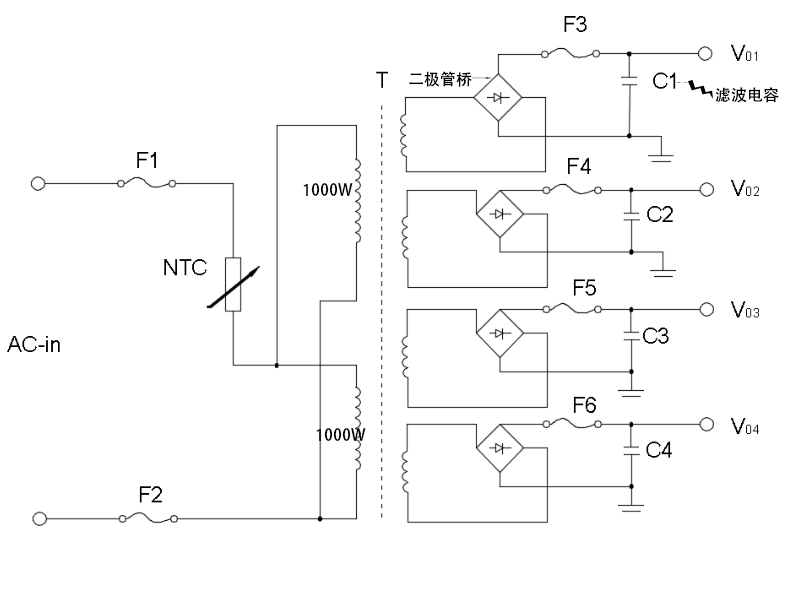

这种情况下，会产生两种问题：1、变压器过电流损坏，从而影响变压器的寿命；2、对电网产生干扰，从而影响在电网内使用的其他电器。 通过在电源回路中串联功率型NTC热敏电阻器可有效地消除这种影响，如图：
根据XL=2πfL
变压器电感量L=0.390/（2*3.14）/50 ≈1242（uH）
本文标签： NTC热敏电阻 NTC热敏温度传感器 NTC温度传感器
